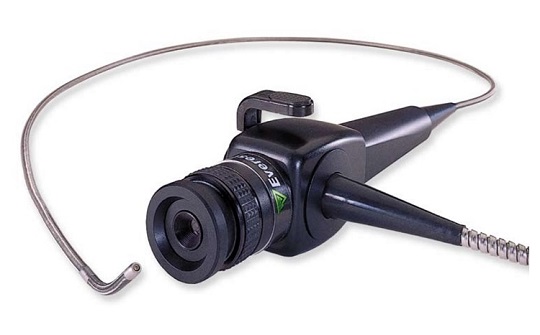

工業光纖內窺鏡是一種遠程目視檢查設備，具有直徑細、可彎曲等特點，多用于對一些狹小彎曲的試件內部進行檢查，例如：渦輪、小口徑工藝管道、飛機機身、鍋爐管道檢修等，使用方便、用途也比較廣泛。了解工業光纖內窺鏡的成像原理有助于選購好的產品。

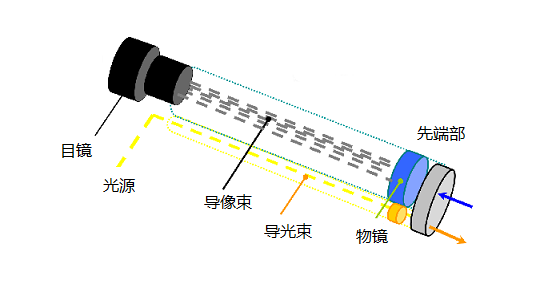

工業光纖內窺鏡往往包括物鏡、鏡筒、操控單元、以及目鏡這樣幾部分，提供照明的導光束、和負責傳像的導像光纖束都貫穿于鏡筒中。光纖鏡的成像核心在于導像光纖束，其成像原理可以從局部的單根光纖和整體導像束兩個角度來理解。

工業光纖內窺鏡的成像原理：

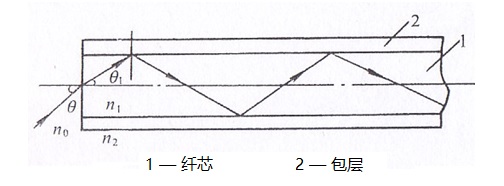

1. 全反射原理實現單光點傳輸。每根導像光纖的結構包括最里層的纖芯和包裹在外的包層，由于纖芯的折射率大于包層的折射率，當來自物鏡的光射到纖芯和包層界面、入射角度大于全反射臨界角時，則發生全反射，在不斷的全反射下，光線以鋸齒狀路線傳輸至目鏡側，從而實現了一個光點的傳輸。當光纖彎曲時，全反射次數會有所增加，但依然可以傳輸至目鏡側，因此光纖鏡可以在彎曲狀態下使用。

2. 光纖束實現完整圖像傳輸。一根光纖作為一個傳像單元可以傳輸一個光點，但僅憑一個光點難以實施檢測，于是將大量的光纖整齊排列成光纖束，每根光纖發揮同樣的作用，那么在目鏡側就可以得到完整的檢測圖像。不難理解，光纖直徑越細，光纖束中的光纖數量越多，所得圖像的分辨率就越高，從而得到更清晰的圖像和更出色的放大效果，對精準檢測來說至關重要。

好的工業光纖內窺鏡產品推薦：

根據上述成像原理我們了解到，光纖的直徑是影響檢測圖像細節豐富程度的重要因素，韋林光纖內窺鏡在這方面優勢明顯，采用獨特的超細7微米成像光纖、以及內部結構更加緊湊的先進光纖束技術，提供高品質圖像，讓檢測者看到更多細節，獲得更高的缺陷檢出概率；而且，在超細成像光纖技術的支撐下，韋林迷你光纖鏡有0.4mm直徑的規格型號，為極小空間的內窺探查提供了可能，彌補了視頻內窺鏡和直桿內窺鏡無法勝任的缺憾；此外，韋林光纖鏡還具有出色的耐磨損性能、搭配石英光纖的熒光檢測能力、以及可與數碼相機配合使用等特點，為用戶提供更多便利。

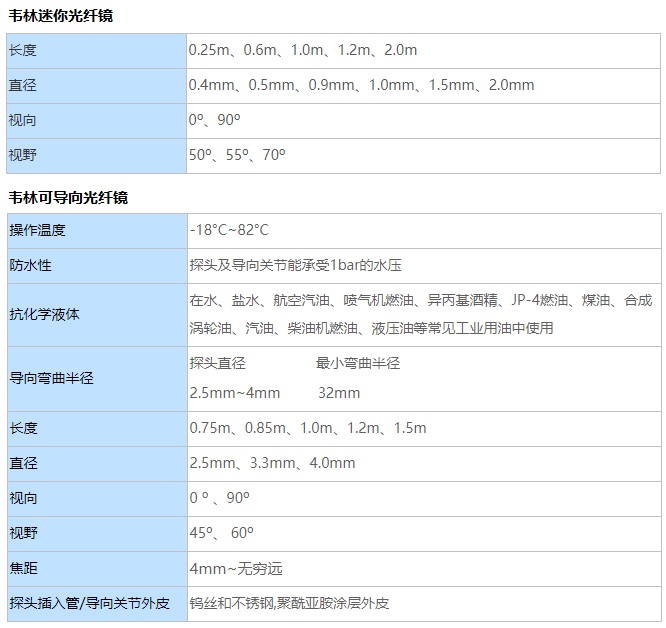

工業光纖內窺鏡的參數如下圖，更多信息請咨詢北京韋林意威特工業內窺鏡有限公司。
