炎炎夏日，空調是大家安心工作與生活的一大法寶，大家最擔心的恐怕就是停電了。其實電力在我們日常工作生活中的重要性是不言而喻的，但是很少人關心或者了解電能是如何輸送到千家萬戶的，其中又要經過哪些重要的場所或設備，這些設備的安全性又該如何保障呢？本文將以電力系統的成員——變壓器繞組為例，為您介紹使用手持便攜工業視頻內窺鏡檢測變壓器繞組的技術手段。

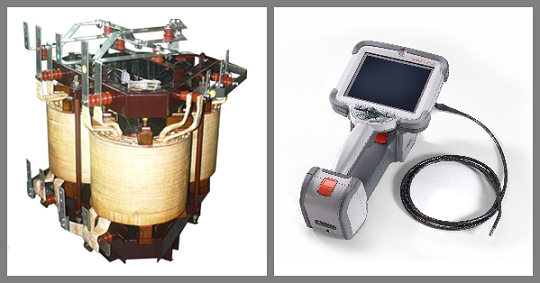

發電廠將各種形式的能源轉換成電能后，由變電站進行電壓變換與分配，最終電能才得以輸送到千家萬戶。變電站的核心設備是變壓器，其功能是升壓和降壓，前者是為了減少傳輸損耗，后者則是為了方便用戶使用。本文標題中提及的變壓器繞組是變壓器的電路部分，由絕緣強度優良而且耐熱的銅導線或鋁導線繞制而成，通過繞組的電磁感應原理實現電壓等級的變換。左下圖就是比較典型的變壓器繞組示意圖。

從上圖中可以看出，變壓器繞組本身線圈纏線非常密集而且細小，由于運行中散熱不良或者長期過載，繞組可能出現各種問題，局部絕緣損害或老化、落入異物、繞組受潮、腐蝕、裂縫等等問題。變壓器內部結構相對復雜，繞組有比較密集，檢測并非易事，小巧、無損的工業內窺鏡成為不錯的選擇。

特別是使用手持便攜式的視頻內窺鏡，對變壓器繞組檢測非常高效。檢測人員將一手拿手持機，另一只手將探頭從變電器手孔等處送入，并對繞組附近或內部狀況進行拍照或錄制，檢測人員可以實時地在手持機的顯示器上看到繞組的狀況，并及時發現前面提及的落入異物、老化、腐蝕等等缺陷，必要的情況下，可以進行測量，以方便做出正確的決策，例如：可以對裂縫長度進行測量。

當然繞組只是變壓器中的部分部件，還有油箱等其他部件，也是可能出現缺陷的。由于變壓器在變電系統中的重要作用，使用手持便攜的韋林工業內窺鏡對變壓器進行檢測非常有必要：

1. 避免拆卸變壓器，不會造成工作和生活用電停電的狀況；

2. 肉眼看不到的變壓器內部狀況，都可以使用視頻內窺鏡觀測到，效果直觀；

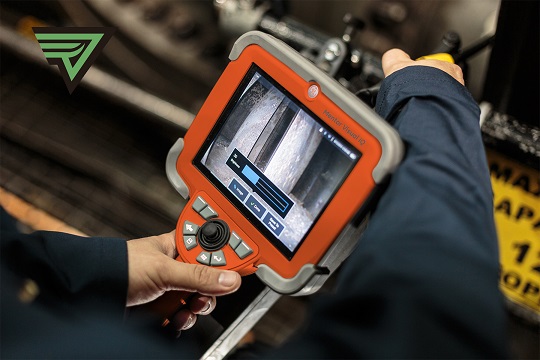

3. 圖像清晰，細節逼真，特別是韋林MViQHD（參看下面的圖片及鏈接），120萬原生CCD像素呈現的清晰圖像，逼真呈現變壓器內部狀況；

4. 手持便攜的特點，讓檢測人員可以更輕松、更細致、更全面地開展檢測工作。

5. 盡早發現缺陷，及時提供變壓器繞組或其他部件的維修或更換建議，降低養護成本。

相關推薦：韋林百萬高清工業視頻內窺鏡 MViQ HD Version
